- 作者：admin 發布時間：2012/3/15 15:07:55
|
車型名稱： |
東風天錦水罐消防車 |
|
車輛類別： |
水罐、泡沫聯用 |
|
罐體容積： |
水罐5000L，泡沫罐1000L |
|
適用火災： |
石油、化工及一般物質起火 |
|
免征公告： |
第二十批 (2010年第一冊)第172頁點擊查詢 |
|
上戶公告： |
第229批，點擊查詢 | | |
|
車型概述： |
|
東風天錦泡沫消防車是我廠采用東風原裝二類底盤DFL1160BX2基礎上改裝而成，整車結構緊湊，動力性能好，車速高，具有全套消防功能，上裝箱體的上裝骨架全部采用引進歐洲技術生產的鋁合金型材制造，整車的重量減少，機動性能和整車載重量提高。除了裝備消防水泵及器材以外，還設有較大容量的貯水罐及水槍、水炮等。可將水和消防人員輸送至火場獨立進行撲救火災。也可以從水源吸水直接進行撲救，或向其他消防車和滅火噴射裝置供水。在缺水地區也可作供水、輸水用車，主要適用于大中城鎮、武警消防大隊等單位的一般物質滅火。 |
|
整車參數： |
|
|
整車型號 |
JDF5150GXFPM60T型泡沫消防車
|
底盤型號 |
DFL1160BX2 |
|
質量參數 (kg) |
額定裝載質量 |
6000 |
外形尺寸 |
8120×2480×3350 |
|
整車整備質量 |
8550 |
廂體尺寸 |
|
|
最大總質量 |
15000 |
軸距 |
4500,4200 |
|
發動機參數
|
型號 |
B190 33 |
生產廠家 |
東風康明斯發動機有限公司 |
|
功率 |
140/190馬力 |
排量 |
5900 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅲ
|
|
準乘人數 |
2+4 |
最高車速 |
85km/h |
鋼板彈簧片數 |
7/9+6,8/10+8 |
|
輪胎 |
9.00-20,9.00R20,10.00-20,10.00R20 |
前懸 |
1430 |
后懸 |
2130 |
|
軸荷 |
5270/9730 |
前輪距 |
1880 |
后輪距 |
1800,1860 |
|
其他
|
該車水罐載液量為6000kg；罐體容積：6.0立方米；罐體尺寸(長×寬×高)：3760×1250×1280(毫米)；消防員按75千克/人計算；后伸：60mm；側面防護及后下部防護裝置材料材質：Q235，裙邊結構；后下部防護裝置離地高度：475mm。 | |
|
專用功能： |
|
|
駕駛室說明 |
平頭全金屬封閉式駕駛室，乘員室前部與駕駛室連通，雙排座，四開門，全景曲面式擋風玻璃。 |
|
罐體 |
采用優質碳鋼材料，焊接式結構，內設縱，橫防蕩板，經高科技防腐處理。可選用不銹鋼材料。 |
|

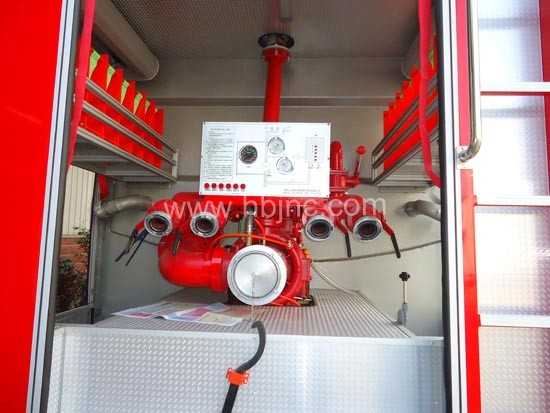

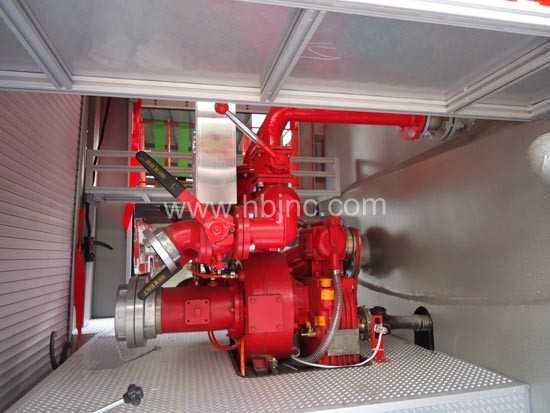

泵房 |
中置或者后置泵，泵房左右兩側、器材箱左右側均有新款易拉高強度鋁合金卷簾門。 |
|

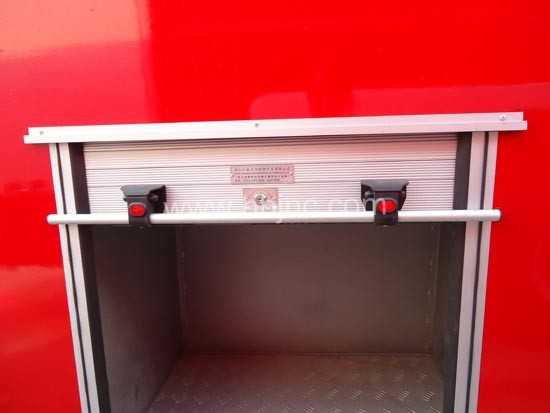

器材箱 |
采用引進歐洲技術生產的鋁合金型材內藏式塔接技術制造，全卯接結構。 |
|
電氣配置 |
駕駛室頂部前端為長排警燈，車身后配有24V、60W火場照明燈一只，車輛兩側上方各配有紅藍相配的爆閃燈，下方安裝安全標志燈，乘員室、器材箱、 泵房內均裝有照明燈，加裝有100W警報器，回轉警燈開關、通訊設備預備接口。 |
|
專用功能
|
水罐容量（L） |
5000L 泡沫罐容量1000L |
|
消 防 炮 |
型號 |
PP24兩用消防炮 |
射程 |
水≥55m/1.0MPa
泡沫≥50m/1.0MPa |
|
消 防 泵（常壓泵）
|
型號 |
BS40型 |
流量 |
40L/S |
|
額定壓力 |
1.0MPa |
引水時間 |
≤35s（7m吸深） |
|
消防泵（中低壓泵）
|
型號 |
CB20.10/15.30 |
引水時間 |
≤35s（7m吸深） |
|
低壓流量 |
30L/s/1.0MPa |
中壓流量 |
15L/s/2.0MPa | |
|
消防器材配備： |
|
|
消
防
器
材
|
序號 |
名稱 |
數量 |
型號 |
|
1 |
135×4米吸水管總成
(內扣) |
|
2 |
|
2 |
135吸水管扳手 |
|
2 |
|
3 |
135濾水器
(內扣) |
|
1 |
|
4 |
三分水器（卡式） |
|
1 |
|
5 |
135卡式集水器 |
|
1 |
|
6 |
直流水槍 |
QZ19 |
1支 |
|
7 |
直流開花水槍 |
QZH19 |
1支 |
|
8 |
直流開關水槍 |
QZG19 |
1支 |
|
10 |
∮65水帶（聚氨酯、配卡式接口、20米/ 盤）16型 |
|
8盤 |
|
11 |
∮80水帶（聚氨酯、配卡式接口、20米/ 盤）16型 |
|
4盤 |
|
12 |
水帶護橋 |
|
1副 |
|
13 |
水帶掛鉤 |
|
1只 |
|
14 |
水帶包布 |
|
1只 |
|
15 |
內扣式異徑接口 |
KJ50/65 |
1只 |
|
16 |
內扣式異徑接口 |
KJ65/80 |
1只 |
|
17 |
65扣/65雄異徑接口 |
KX65/65 |
1只 |
|
18 |
65扣/80雄異徑接口 |
KX65/80 |
1只 |
|
19 |
80扣/65雄異徑接口 |
KX80/65 |
1副 |
|
20 |
80扣/80雄異徑接口 |
KX80/80 |
1副 |
|
21 |
地上拴扳手 |
|
1 |
|
22 |
地下拴扳手 |
|
1 |
|
23 |
消防桶 |
|
只 |
|
24 |
消防掀 |
|
張 |
|
25 |
消防板斧 |
|
把 |
|
26 |
消防腰斧 |
|
把 |
|
27 |
鐵挺 |
|
根 |
|
技術文件
|
1 |
消防車使用說明書 |
|
1 |
|
2 |
合格證 |
|
1 |
|
4 |
汽車底盤使用說明書 |
|
1 |
|
6 |
消防泵使用說明書 |
|
1 |
|
7 |
質量保修卡 |
|
1 |

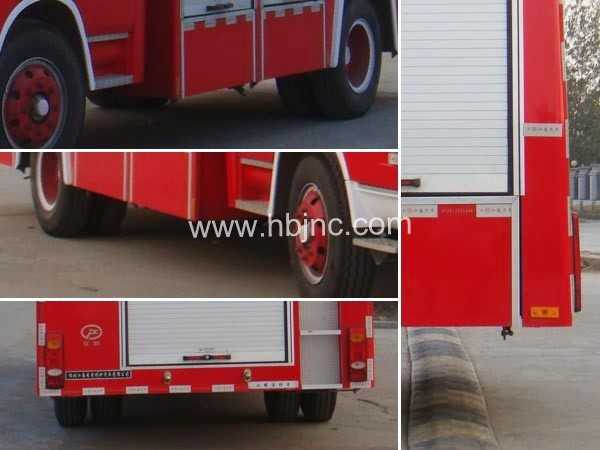

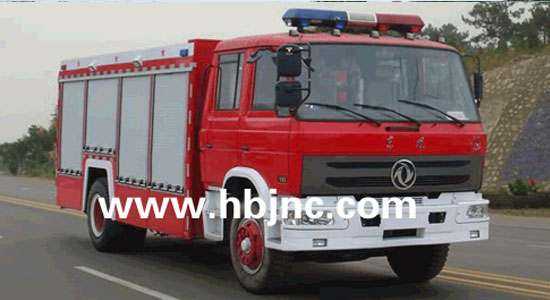

多方位圖片：
|
東風天錦泡沫消防車免征公告
| 車輛名稱 |
車輛類型 |
生產廠家 |
備注 |
| 東風天錦泡沫消防車 |
消防車 |
湖北江南專用特種汽車有限公司 |
第20冊第171頁 |
東風天錦泡沫消防車采用夾心取力器，車身為整體管型材結構，車身后部為泵房，前部為器材室均采用鋁合金組成，外型美觀，可根據用戶要求在特殊地區加裝空調預熱裝置,還可選裝消防器材,搶險器材,防護設備等,對消防車的特殊要求請致電我公司15271327707鄒經理,我們將為你定單設計生產.
