水罐 |
|
|
8000L |
|
|
中大型企業，武警消防隊，重型消防車，撲滅木材等一般物質起火 |
|
|
第二十二冊 (2010年第三冊)第224頁點擊查詢 |
|
|
第229批，點擊查詢 | | |
| 車型概述： |
|

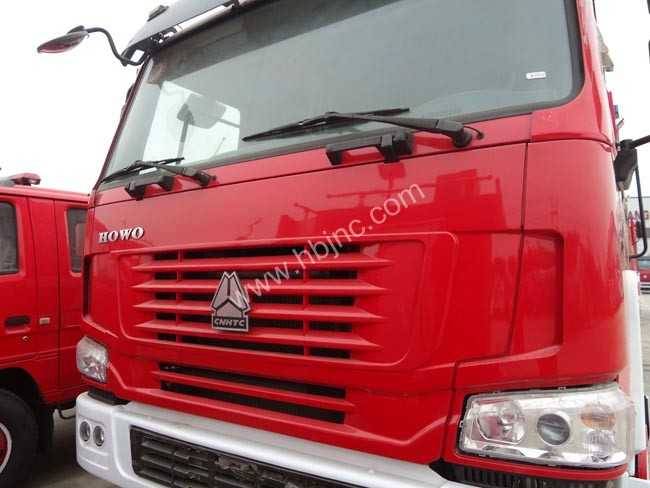

斯太爾王水罐消防車是我廠采用中國重汽原裝二類底盤斯太爾王ZZ1166M4616C1基礎上改裝而成，整車結構緊湊，動力性能好，車速高，具有全套消防功能，上裝箱體的上裝骨架全部采用引進歐洲技術生產的鋁合金型材制造，整車的重量減少，機動性能和整車載重量提高。除了裝備消防水泵及器材以外，還設有較大容量的貯水罐及水槍、水炮等。可將水和消防人員輸送至火場獨立進行撲救火災。也可以從水源吸水直接進行撲救，或向其他消防車和滅火噴射裝置供水。在缺水地區也可作供水、輸水用車，主要適用于大中城鎮、武警消防大隊等單位的一般物質滅火。 |
| 整車參數： |
|
整車型號 |
|
底盤型號 |
ZZ1166M4616C1 |
|
質量參數 (kg) |
額定裝載質量 |
8000 |
外形尺寸 |
8670×2500×3400 |
|
整車整備質量 |
10550 |
廂體尺寸 |
|
|
最大總質量 |
19000 |
軸距 |
4600 |
|
發動機參數
|
型號 |
WD615.92 |
生產廠家 |
中國重型汽車集團有限公司 |
|
功率 |
196/266馬力 |
排量 |
9726 |
|
排放標準 |
GB17691-2005國Ⅲ,GB3847-2005
|
|
準乘人數 |
2+4 |
最高車速 |
85km/h |
鋼板彈簧片數 |
9/9+6 |
|
輪胎 |
11.00-20,11.00R20,12.00-20,12.00R20 |
前懸 |
1560 |
后懸 |
2400 |
|
軸荷 |
6000/13000 |
前輪距 |
1939,1958 |
后輪距 |
1800,1830 |
其他 |
水罐容積：8.0
立方米，水罐尺寸：2731×2350×1265mm，僅采用WD615.92型發動機，后伸：110mm。 | |
| 專用功能： |
|
駕駛室說明 |
平頭全金屬封閉式駕駛室，乘員室前部與駕駛室連通，雙排座，四開門，全景曲面式擋風玻璃。 |
|
罐體 |
采用優質碳鋼材料，焊接式結構，內設縱，橫防蕩板，經高科技防腐處理。可選用不銹鋼材料。 |
|

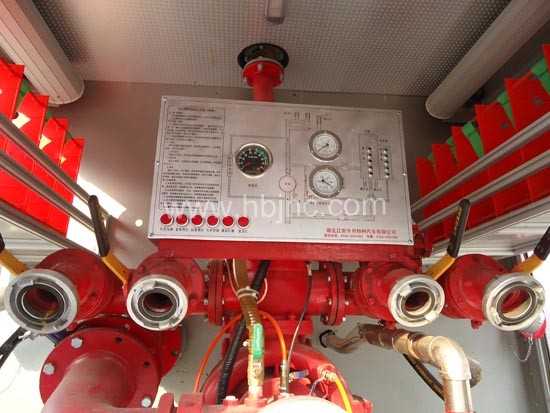

泵房 |
中置或者后置泵，泵房左右兩側、器材箱左右側均有新款易拉高強度鋁合金卷簾門。 |
|
器材箱 |
采用引進歐洲技術生產的鋁合金型材內藏式塔接技術制造，全卯接結構。 |
|
電氣配置 |
駕駛室頂部前端為長排警燈，車身后配有24V、60W火場照明燈一只，車輛兩側上方各配有紅藍相配的爆閃燈，下方安裝安全標志燈，乘員室、器材箱、 泵房內均裝有照明燈，加裝有100W警報器，回轉警燈開關、通訊設備預備接口。 |
|
專用功能
|
水罐容量（L） |
8000L |
|
消 防 炮 |
型號 |
SP60型消防水炮 |
射程 |
水≥60m/1.0MPa |
|
消 防 泵（常壓泵）
|
型號 |
BS60型 |
額定流量 |
60L/s |
|
額定壓力 |
1.0MPa |
引水時間 |
≤35s（7m吸深） |
消 防 泵（
中低壓泵） |
型號 |
CB20.10/30.60 |
引水時間 |
≤50s（7m吸深） |
| 低壓流量 |
60L/s/1.0MPa |
中壓流量 |
30L/s/2.0MPa | |
| 消防器材配備： |
消
防
器
材
|
序號 |
名稱 |
數量 |
型號 |
|
|
1 |
135×4米吸水管總成 (內扣) |
|
2 |
|
|
2 |
135吸水管扳手 |
|
2 |
|
|
3 |
135濾水器 (內扣) |
|
1 |
|
|
4 |
三分水器（卡式） |
|
1 |
|
|
5 |
135卡式集水器 |
|
1 |
|
|
6 |
直流水槍 |
QZ19 |
1支 |
|
|
7 |
直流開花水槍 |
QZH19 |
1支 |
|
|
8 |
直流開關水槍 |
QZG19 |
1支 |
|
|
10 |
∮65水帶（聚氨酯、配卡式接口、20米/ 盤）16型 |
|
8盤 |
|
|
11 |
∮80水帶（聚氨酯、配卡式接口、20米/ 盤）16型 |
|
4盤 |
|
|
12 |
水帶護橋 |
|
1副 |
|
|
13 |
水帶掛鉤 |
|
1只 |
|
|
14 |
水帶包布 |
|
1只 |
|
|
15 |
內扣式異徑接口 |
KJ50/65 |
1只 |
|
|
16 |
內扣式異徑接口 |
KJ65/80 |
1只 |
|
|
17 |
65扣/65雄異徑接口 |
KX65/65 |
1只 |
|
|
18 |
65扣/80雄異徑接口 |
KX65/80 |
1只 |
|
|
19 |
80扣/65雄異徑接口 |
KX80/65 |
1副 |
|
|
20 |
80扣/80雄異徑接口 |
KX80/80 |
1副 |
|
|
21 |
地上拴扳手 |
|
1 |
|
|
22 |
地下拴扳手 |
|
1 |
|
|
23 |
消防桶 |
|
只 |
|
|
24 |
消防掀 |
|
張 |
|
|
25 |
消防板斧 |
|
把 |
|
|
26 |
消防腰斧 |
|
把 |
|
|
27 |
鐵挺 |
|
根 |
|
技術文件
|
1 |
消防車使用說明書 |
|
1 |
|
|
2 |
合格證 |
|
1 |
|
|
4 |
汽車底盤使用說明書 |
|
1 |
|
|
6 |
消防泵使用說明書 |
|
1 |
|
|
7 |
質量保修卡 |
|
1 | |
重汽斯太爾單橋8噸水罐消防車,主要組成部分有容罐,器材箱,消防泵,消防炮,以及電器系統,傳動系統等.該車是一款優良的城市嘛戰消防車,重汽豪沃單橋8噸水罐消防車專用性能： 1 消防炮 型號：PL48兩用消防炮 流量：48L/S/1.0 Mpa,泡沫射程≥55m/1.0Mpa,2 消防泵（上海產中低壓泵）型號：CB20.10/30.60,低壓流量：60L/S/1.0Mpa,中壓流量：30L/S/2.0 Mpa,重汽斯太爾消防車具有選進技術,反應快速,操作方便,載液量大等特點,可選裝消防器材,搶險器材,防護設備,在特殊的地區還可添加泵房預熱裝置,該車總體布局及結構可根據用戶要求定單設計,更多詳情請來電廠家直銷熱線:15271327707鄒經理.
