專用功能 |
最大作業高度 |
14m |
最大作業幅度 |
5.5m |
|
工作斗額定載荷 |
200kg |
回轉角度 |
360 |
|
回轉速度 |
0~2r/min |
額定起吊質量 |
1000kg |
|
最大起吊高度 |
5300mm（選裝） |
前吊伸出長度 |
1200mm |
|
作業臂功能 |
上作業臂長度 |
5400mm |
|
下作業臂長度 |
5000mm |
|
小作業臂長度 |
1100mm |
|
支腿功能 |
單支腿伸出長度 |
815mm |
|
兩只腿伸出長度 |
3550mm |

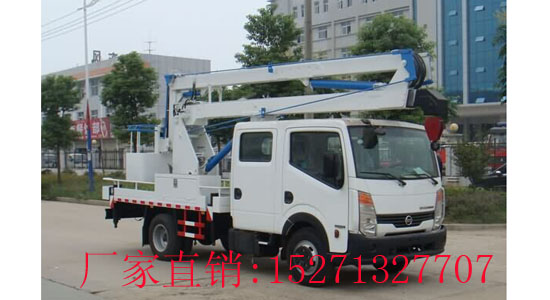

東風日產14米高空作業車,采用國際領先的東風日產底盤加裝三節折臂液壓舉升專用裝置,環保項達到國家機動車第四階,
隨車配備國產,進口換向閥及液壓油缸,操作靈活方便,液壓系統實現上下車互鎖,過載保護,油缸安全自鎖.
支腿與工作臂互鎖,安全可靠,防止誤操作
H型支腿,跨距大,穩定性好,支腿即可獨立伸縮,又可聯動,裝有支腿報閃燈,用于作業時支腿示廊,發出光報警信號
載人工作斗自動調平,外置拉桿強制平衡,
|
【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
230 |
|
產品名稱 |
東風日產14米三節臂高空作業車 |
產品型號 |
JDF5050JGKZN4型高空作業車 |
|
總質量(Kg) |
5495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
6800×1990×2995 |
|
整備質量(Kg) |
5105 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
22/13 |
前懸/后懸 |
1070/2001 |
|
軸數 |
2 |
軸距 |
3349 |
|
軸荷(Kg) |
1895/3600 |
最高車速(Km/h) |
95 |
|
其它 |
前伸:380mm;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接或螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×180(mm),后下部防護裝置離地高度:470mm. |
|
【底盤技術參數】 |
|
底盤型號 |
ZN1050B5ZM |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
日產(NISSAN)牌 |
生產企業 |
鄭州日產汽車有限公司 |
|
外形尺寸 |
5954×1890×2237 |
輪胎數 |
6 |
|
接近角/離去角(°) |
22/19 |
輪胎規格 |
7.00R16LT 12PR |
|
鋼板彈簧片數 |
6/5+5 |
前輪距 |
1568 |
|
燃料種類 |
柴油 |
后輪距 |
1458 |
|
排放標準 |
GB17691-2005國Ⅳ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ZD30D13-4N |
東風輕型發動機有限公司 |
2953 |
96 | |
